Technische Daten
für DIN 5406
|
|

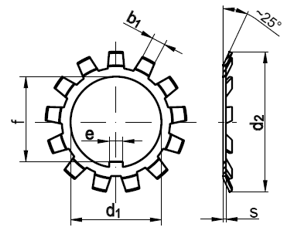

Technische Maße
| Maße | MB 0 | MB 1 | MB 2 | MB 3 | MB 4 | MB 5 | MB 6 | MB 7 | MB 8 | MB 9 | MB 10 | MB 11 | MB 12 | MB 13 | MB 14 | MB 15 | | d1 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | | d2 | 21 | 25 | 28 | 32 | 36 | 42 | 49 | 57 | 62 | 69 | 74 | 81 | 864 | 92 | 98 | 104 | | e | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | | f | 8,5 | 10,5 | 13,5 | 15,5 | 18,5 | 23 | 27,5 | 32,5 | 37,5 | 42,5 | 47,5 | 52,5 | 57,5 | 62,5 | 66,5 | 71,5 | | b1 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | | s | 1 | 1 | 1 | 1 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | | f. Nutmutter DIN 981 | KM 0 | KM 1 | KM 2 | KM 3 | KM 4 | KM 5 | KM 6 | KM 7 | KM 8 | KM 9 | KM 10 | KM 11 | KM 12 | KM 13 | KM 14 | KM 15 | | Maße | MB 16 | MB 17 | MB 18 | MB 19 | MB 20 | MB 21 | MB 22 | MB 23 | MB 24 | MB 25 | MB 26 | MB 27 | MB 28 | MB 29 | MB 30 | | | d1 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 | | | d2 | 112 | 119 | 126 | 133 | 142 | 145 | 154 | 159 | 164 | 170 | 175 | 185 | 192 | 202 | 205 | | | e | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | | | f | 76,5 | 81,5 | 86,5 | 91,5 | 96,5 | 100,5 | 105,5 | 110,5 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | | | b1 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | | | s | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | | | f. Nutmutter DIN 981 | KM 16 | KM 17 | KM 18 | KM 19 | KM 20 | KM 21 | KM 22 | KM 23 | KM 24 | KM 25 | KM 26 | KM 27 | KM 28 | KM 29 | KM 30 | |
|
