Flachrundschrauben mit Vierkantansatz, mit Mutter
DIN 603

(austauschbar mit ISO 8677)
Technische Daten für DIN 603

Flachrundschrauben mit Vierkantansatz, mit Mutter   DIN 603

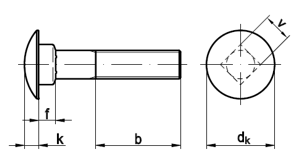

Technische Maße
MaßeM 5M 6M 8M 10M 12M 16M 20
dk13,516,5520,6524,6530,6538,846,8
k3,33,884,885,386,958,9511,05
f4,14,65,66,68,7512,915,9
v5,486,488,5810,5812,716,720,84
b für Länge = 125 mm16182226303846
b für Länge = 200mm22242832364452
b für Länge > 200 mm--4145495765


Lieferbare Ausführungen von DIN 603
finden Sie auf (www.wegertseder.com)

DIN 603 Flachrundschrauben mit Vierkantansatz, mit Mutter
DIN 603 Flachrundschrauben mit Vierkantansatz, ohne Mutter


Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Die Kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder verändernde Entnahme nachvollziehbar machen.
