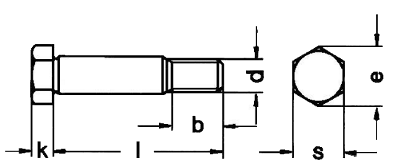

Sechskant-Paßschrauben mit langem Gewindezapfen
DIN 609

(entspricht keiner ISO-Norm)
Technische Daten für DIN 609

Sechskant-Paßschrauben mit langem Gewindezapfen   DIN 609
Technische Maße
MaßeM8M10M12M14M16M20M24M30
k5.36.47.58.81012.51519
s1316182124303646
ds (Tol. k6)911131517212532
b1 (l < 50 mm)14.517.520.5222528.5--
b2 (l < 150 mm)16.519.522.5242730.536.543
b3 (l > 150 mm)21.524.527.5293235.541.548


Lieferbare Ausführungen von DIN 609
finden Sie auf (www.wegertseder.com)

DIN 609 Sechskant-Paßschrauben mit langem Gewindezapfen
