DIN 610 - Sechskant-Paßschrauben mit kurzem Gewindezapfen

Sechskant-Paßschrauben mit kurzem Gewindezapfen
DIN 610

(entspricht keiner ISO-Norm)

Technische Daten für DIN 610

Sechskant-Paßschrauben mit kurzem Gewindezapfen DIN 610

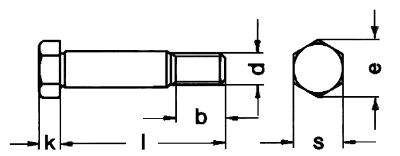

Technische Maße

Maße	M8	M10	M12	M14	M16	M20	M24	M30
k	5,3	6,4	7,5	8,8	10	12,5	15	19
s	13	16	18	21	24	30	36	46
ds (Tol. k6)	9	11	13	15	17	21	25	32
b1 (l < 50 mm)	11,5	13,5	15,5	17	19	22,5	25,5	-
b2 (l < 150 mm)	13,5	15,5	17,5	19	21	24,5	28,5	34
b3 (l < 150 mm)	18,5	20,5	22,5	24	26	29,5	33,5	39

Lieferbare Ausführungen von DIN 610 (kaufen auf www.wegertseder.com)

DIN 610 Sechskant-Paßschrauben mit kurzem Gewindezapfen

Datenblatt
DIN 610

• STAHL 8.8
