Zahnscheiben Form A = außenverzahnt
DIN 6797 A

(entspricht keiner ISO-Norm)
Technische Daten für DIN 6797 A

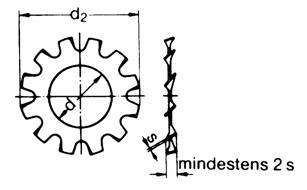

Zahnscheiben Form A = außenverzahnt    DIN 6797 A
Technische Maße
d mm1,82,22,52,73,23,74,35,15,36,48,28,410,5
für GewindeM 1,6-1,7M 2M 2,3M 2,5M 3M 3,5M 4M 5M 5M 6M 8M 8M 10
s0,30,30,40,40,40,50,50,50,60,70,80,80,9
d2 mm3,54,555,567891011141518
Anzahl der Zähne6666668888889
d mm12,514,516,5192123252831
für GewindeM 12M 14M 16M 18M 20M 22M 24M 27M 30
s111,21,41,41,51,51,61,6
d2 mm20,52426303336384448
Anzahl der Zähne101012121214141414


Lieferbare Ausführungen von DIN 6797 A
finden Sie auf (www.wegertseder.com)

DIN 6797 Zahnscheiben Form A = außenverzahnt
