DIN 71802 - Winkelgelenke mit Gewindezapfen, Sechskantmutter u. Sicherungsbügel

Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel
DIN 71802

(entspricht keiner ISO-Norm)

Technische Daten für DIN 71802

Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel DIN 71802

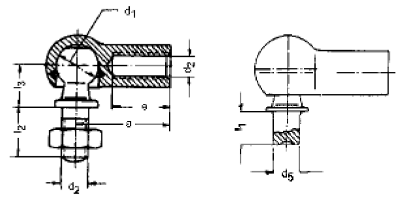

Technische Maße

Kugeldurchmesser d 1 Nennmaß	8	8	10	10	13	13	16	16	19	19
d 2	M5	M5	M6	M6	M8	M8	M10, M12	M 10 M 12	M14x1,5 / M14 / M16	M14x1,5 / M14 / M16
l 2 +/- 0,3	10	10	12	12	16	16	20	20	28	28
l 3 +/- 0,3	9	9	11	11	13	13	16	16	20	20
e min.	10,2	10,2	11,5	11,5	14	14	15,5	15,5	21,5	21,5
d 5 h11	5	5	6	6	8	8	10	10	14	14
l1 +/- 0,2	4	7,5	4,5	8	5	10	6	13	12	18
a +/- 0,3	22	22	25	25	30	30	35	35	45	45
sw h14	7	7	8	8	11	11	13	13	16	16

Lieferbare Ausführungen von DIN 71802 (kaufen auf www.wegertseder.com)

DIN 71802 Winkelgelenke mit Gewindezapfen, Sechskantmutter und Sicherungsbügel

Datenblatt
DIN 71802

• STAHL - verzinkt
