Bohrschrauben N mit Linsenkopf, Blechschraubengew. PH-Kreuzschlitz
DIN 7504 N

(austauschbar mit ISO 15481)
Technische Daten für DIN 7504 N

Bohrschrauben N mit Linsenkopf, Blechschraubengew. PH-Kreuzschlitz DIN 7504 N

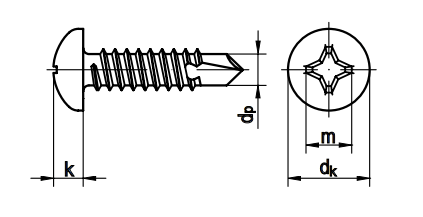

Technische Maße
d2,93,53,94,24,85,56,3
dp max.2,32,83,13,64,14,85,8
dk max.5,66,97,58,29,510,812,5
k max.2,22,62,83,053,744,6
Größe PH1222233
für Blechdicken0,7-1,90,7-2,250,7-2,41,75-3,01,75-4,41,75-5,252,0-6,0


Lieferbare Ausführungen von DIN 7504 N
finden Sie auf (www.wegertseder.com)

DIN 7504 Bohrschrauben N mit Linsenkopf, Blechschraubengew. PH-Kreuzschlitz
