DIN 7516 Form A - Linsenzylinder Schneidschr., A-H, mit Phillips-Kreuzschlitz H

Linsenzylinder Schneidschrauben A-H, Phillips-Kreuzschlitz PH
DIN 7516 A

(entspricht keiner ISO-Norm)

Technische Daten für DIN 7516 A

Linsenzylinder Schneidschrauben A-H, Phillips-Kreuzschlitz PH DIN 7516 A

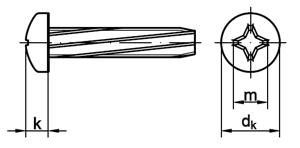

Technische Maße

Maße	M 3	M 4	M 5	M 6	M 8
dk max	6	8	10	12	16
k max	2,4	3,1	3,8	4,6	6
PH - Größe	1	2	2	3	4
Antrieb-TX	T10	T20	T25	T30	T40
für Kernloch	2,7	3,6	4,5	5,5	7,4

Lieferbare Ausführungen von DIN 7516 A (kaufen auf www.wegertseder.com)

DIN 7516 Linsenzylinder Schneidschrauben, A-H, mit Phillips-Kreuzschlitz PH

Datenblatt
DIN 7516

• STAHL - verzinkt
