DIN 929 - Sechskant-Schweißmuttern

Sechskant-Schweißmuttern
DIN 929

(entspricht keiner ISO-Norm)

Technische Daten für DIN 929

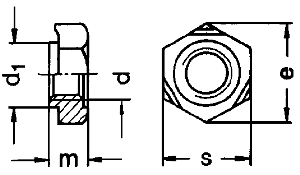

Technische Maße

d mm	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16
m	3	3,5	4	5	6,5	8	10	11	13
s	7,5	9	10	11	14	17	19	22	24
e	8,6	10,4	11,5	12,7	16,2	19,6	21,9	25,4	27,7
d2 mm	4,5	6	7	8	10,5	12,5	14,8	16,8	18,8
h1	0,55	0,65	0,7	0,75	0,9	1,15	1,4	1,8	1,8
h2	0,25	0,35	0,4	0,4	0,5	0,65	0,8	1,0	1,0

Lieferbare Ausführungen von DIN 929 (kaufen auf www.wegertseder.com)

DIN 929 Sechskant-Schweißmuttern

Datenblatt
DIN 929

• ROSTFREI A2
• ROSTFREI A4
• STAHL
