DIN 93 - Scheiben mit 1 Lappen

Scheiben mit 1 Lappen
DIN 93

(entspricht keiner ISO-Norm)

Technische Daten für DIN 93

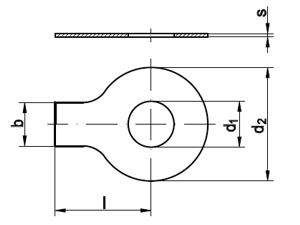

Technische Maße

Maße	3,2	3,7	4,3	5,3	6,4	8,4	10,5	13	15	17	19	21
d2	12	12	14	17	19	22	26	30	33	36	40	42
b	4	4	5	6	7	8	10	12	12	15	18	18
l	13	13	14	16	18	20	22	28	28	32	36	36
s	0,38	0,38	0,38	0,5	0,5	0,75	0,75	1	1	1	1	1
für Gewinde	M 3	M 3,5	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20
Maße	23	25	28	31	34	37	40	43	46	50	54
d2	50	50	58	63	68	75	82	88	95	100	105
b	20	20	23	26	28	30	32	35	38	40	44
l	42	42	48	52	56	60	64	70	75	80	85
s	1	1	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6	1,6
für Gewinde	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52

Lieferbare Ausführungen von DIN 93 (kaufen auf www.wegertseder.com)

DIN 93 Scheiben mit 1 Lappen

Datenblatt
DIN 93

• MESSING
• ROSTFREI A2
• ROSTFREI A4
• STAHL
• STAHL - verzinkt
