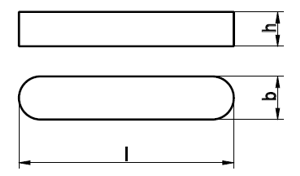

Paßfedern, hohe Form A = rundstirnig ohne Bohrungen
ISO 2491

(meist austauschbar mit DIN 6885 A)
Technische Daten für ISO 2491

Paßfedern, hohe Form A = rundstirnig ohne Bohrungen ISO 2491
Technische Maße
MaßeA 2A 3A 4A 5A 6A 8A 10A 12A 14A 16
h23456788910
für Wellen6 - 88 - 1010 - 1212 - 1717 - 2222 - 3030 - 3838 - 4444 - 5050 - 58
MaßeA 18A 20A 22A 25A 28A 32A 36A 40A 45
h111214141618202225
für Wellen58 - 6565 - 7575 - 8585 - 9595 - 110110 - 130130 - 150150 - 170170 - 200


Lieferbare Ausführungen von ISO 2491
finden Sie auf (www.wegertseder.com)

DIN 6885 Paßfedern, hohe Form A = rundstirnig ohne Bohrungen
