Unterlegscheiben Form B = mit Fase
ISO 7090

(austauschbar mit DIN 125 B Unterschied: Nenngrößen auf Basis Gewindedurchmesser (ISO), bisher Lochdurchmesser (DIN))
Technische Daten für ISO 7090

Unterlegscheiben Form B = mit Fase ISO 7090

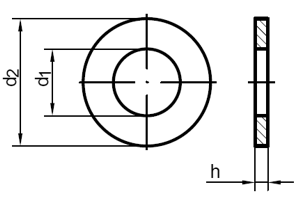

Technische Maße
d1 mm1,11,31,51,71,82,22,42,52,73,23,74,35,36,48,410,513
für Gew. GrößeM 1M 1,2M 1,5M 1,6M 1,7M 2M 2,2M 2,3M 2,5M 3M 3,5M 4M 5M 6M 8M 10M 12
d2 mm33,5444,556667891012162024
s0,30,30,30,30,30,30,50,50,50,50,50,811,61,622,5
d1 mm15171921232528313437404346505458
für Gew. GrößeM 14M 16M 18M 20M 22M 24M 27M 30M 33M 36M 39M 42M 45M 48M 52M 56
d2 mm283034373944505660667278859298105
s2,5333344455677889


Lieferbare Ausführungen von ISO 7090
finden Sie auf (www.wegertseder.com)

DIN 125 Unterlegscheiben Form B
DIN 125 Unterlegscheiben Form B, blank gedreht
DIN 125 Unterlegscheiben Form B, Stahl 140 HV
