ISO 7091 - Scheiben gestanzt Produktklasse C, Stahl 100 HV

Scheiben gestanzt Produktklasse C, Stahl 100 HV
ISO 7091

(austauschbar mit DIN 126 Unterschied: Nenngrößen auf Basis Gewindedurchmesser (ISO), bisher Lochdurchmesser (DIN))

Technische Daten für ISO 7091

Scheiben gestanzt Produktklasse C, Stahl 100 HV ISO 7091

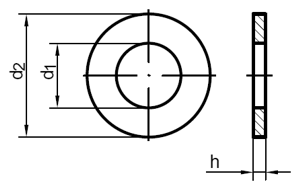

Technische Maße

Nenngröße	M 5	M 6	M 7	M 8	M 10	M 12	M 14	M 16	M 18	M 20
d1	5,5	6,6	7,6	9	11	13,5	15,5	17,5	20	22
d2	10	12	14	16	20	24	28	30	34	37
h	1	1,6	1,6	1,6	2	2,5	2,5	3	3	3
Nenngröße	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48
d1	24	26	30	33	36	39	42	45	48	52
d2	39	44	50	56	60	66	72	78	85	92
h	3	4	4	4	5	5	6	8	8	8
Nenngröße	M 52	M 56	M 60	M 64	M 68	M 72	M 76	M 80	M 90
d1	56	62	66	70	74	78	82	86	96
d2	98	105	110	115	120	125	123	140	160
h	8	10	10	10	10	10	10	12	12

Lieferbare Ausführungen von ISO 7091 (kaufen auf www.wegertseder.com)

DIN 126 Scheiben gestanzt Produktklasse C, Stahl 100 HV

Datenblatt
DIN 126

• STAHL
• STAHL - verzinkt
