8.4 Technische Maße für Zollteile

Hutmuttern ähnlich DIN 1587/ BSW

d inch

5/32"

3/16"

1/4"

5/16"

1/2"

5/8"

3/4"

7/8"

d mm

3.97

4.75

6.35

7.9

12.7

15.9

19.05

22.2

Gänge/inch

32

24

20

18

12

11

10

9

s

7

8

11

13

22

27

32

36

h

8

10

12

15

25

32

39

42



Sechskantmuttern niedrig ähnlich DIN 439/ BSW


d inch

5/16"

3/8"

1/2"

5/8"

3/4"

7/8"

1"

1.1/8"

1.1/4"

1.1/2"

d mm

7.9

9.5

12.7

15.9

19.05

22.2

25.4

28.6

31.8

38.1

Gänge/inch

18

16

12

11

10

9

8

7

7

6

m

4

5

7

8

9

11

13

14

16

19

s

14

17

22

27

32

36

41

46

50

60


d inch

1/8"

5/32"

3/16"

1/4"

5/16"

d mm

3.18

3.97

4.75

6.35

7.9

Gänge/inch

40

32

24

20

18

m

1.6

2

2.5

3

4

s

5.5

7

9

10

14


niedrige Sechskantmuttern ähnlich DIN 439/ UNC


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

5/8"

3/4"

7/8"

d mm

6.35

7.95

9.5

11.1

12.7

15.9

19.05

22.2

Gänge/inch

20

18

16

14

13

11

10

9

H mm

4.0

4.8

5.6

6.4

7.9

9.5

10.7

12.3

F inch

7/16"

1/2"

9/16"

11/16"

3/4"

15/16"

1.1/8"

1.5/16"

F mm

11.1

12.7

14.3

17.45

19.85

23.8

28.6

33.3


d inch

1"

1.1/8"

1.1/4"

1.3/8"

1.1/2"

d mm

25.4

28.6

31.75

34.93

38.1

Gänge/inch

8

7

7

6

6

H mm

13.9

15.5

18.3

19.8

21.4

F inch

1.1/2"

1.11/16"

1.7/8"

2.1/16"

2.1/4"

F mm

38.1

42.9

47.6

52.4

57.2


Senkschrauben mit Innensechskant ähnlich DIN 7991/ UNF


d inch

1/4"

5/16"

3/8"

1/2"

5/8"

d mm

6.35

7.95

9.5

12.7

15.9

Gänge/inch

28

24

24

20

18

LT min

25

28

32

38

45

H mm

4.1

5.0

5.9

6.4

8.2

A mm

13.4

16.6

19.8

23.8

30.1

J inch

5/32"

3/16"

7/32"

5/16"

3/8"

J mm

3.97

4.76

5.56

7.95

9.5



Zylinderschrauben mit Innensechskant ähnlich DIN 912/ BSW


d inch

3/16"

5/16"

1/2"

5/8"

d mm

4.82

7.95

12.7

15.9

Gänge/inch

24

18

12

11

LT min

22

28

38

45

H mm

4.8

7.9

12.7

15.9

A mm

7.9

11.1

19

22.2

J inch

5/32"

7/32"

7/8"

1/2"

J mm

3.97

5.56

9.5

12.7



Zylinderschrauben mit Innensechskant ähnlich DIN 912/ UNC


d inch

Nr.10

1/4"

5/16"

3/8"

1/2"

5/8"

3/4"

7/8"

1"

d mm

4.82

6.35

7.95

9.5

12.7

15.9

19.05

22.2

25.4

Gänge/inch

24

20

18

16

13

11

10

9

8

LT min

22

25

28

32

38

45

50

57

63

H mm

4.8

6.4

7.9

9.5

12.7

15.9

19

22.2

25.4

A mm

7.9

9.5

11.1

14.2

19

22.2

25.4

28.5

33.3

J inch

5/32"

3/16"

7/32"

5/16"

3/8"

1/2"

9/16"

9/16"

5/8"

J mm

3.97

4.76

5.56

7.95

9.5

12.7

14.29

14.29

15.9


Zylinderschrauben mit Innensechskant ähnlich DIN 912/ UNF



d inch

5/16"

3/8"

1/2"

5/8"

d mm

7.95

9.5

12.7

15.9

Gänge/inch

24

24

20

18

LT min

28

32

38

45

H mm

7.9

9.5

12.7

15.9

A mm

11.1

14.2

19

22.2

J inch

7/32"

5/16"

3/8"

1/2"

J mm

5.56

7.95

9.5

12.7

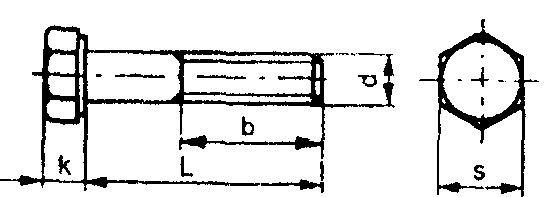

Sechskantschrauben ähnlich DIN 931/ BSF


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

5/8"

3/4"

d mm

6.35

7.9

9.5

11.1

12.7

14.3

15.9

19.05

Gänge/inch

26

22

20

18

16

16

14

12

LT mm

13

16

19

22

25.5

28.5

32

38

F mm

4.6

5.5

6.6

7.7

8.7

9.5

10.6

12.7

A inch

0.445"

0.525"

0.60"

0.71"

0.82"

0.92"

1.01"

1.20"

A mm

11.3

13.3

15.2

18

20.8

23.4

25.7

30.5



Sechskantschrauben ähnlich DIN 931/ BSW


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

5/8"

3/4"

7/8"

1"

d mm

6.35

7.9

9.5

11.1

12.7

15.9

19.05

22.2

25.4

Gänge/inch

20

18

16

14

12

11

10

9

8

k

5

6

7

8

9

11

13

16

18

s

11

14

17

19

22

27

32

36

41



Sechskantschrauben ähnlich DIN 931/ UNC


d inch

d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

d mm

6.35

7.95

9.5

11.1

12.7

14.3

Gänge/inch

20

18

16

14

13

12

LT1 mm

19

22

25

29

32

35

LT2 mm

25

29

32

35

38

41

F mm

4

5.2

6

7.1

7.9

9.1

A inch

7/16"

1/2"

9/16"

5/8"

3/4"

13/16"

A mm

11.1

12.7

14.3

15.9

19.05

20.65


d inch

5/8"

3/4"

7/8"

1"

1.1/8"

1.1/4"

1.1/2"

d mm

15.9

19.05

22.2

25.4

28.6

31.75

38.1

Gänge/inch

11

10

9

8

7

7

6

LT1 mm

38

44

51

57

64

70

83

LT2 mm

44

51

57

64

70

76

89

F mm

9.9

11.9

13.9

15.5

17.5

19.8

23.8

A inch

15/16"

1.1/8"

15/16"

1.1/2"

1.11/16"

1.7/8"

2.1/4"

A mm

23.8

28.6

33.3

38.1

42.9

47.6

57.2


Sechskantschrauben ähnlich DIN 931/ UNF


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

d mm

6.35

7.95

9.5

11.1

12.7

14.3

Gänge/inch

28

24

24

20

20

18

LT1 mm

19

22

25

29

32

35

LT2 mm

25

29

32

35

38

41

F mm

4

5.2

6

7.1

7.9

9.1

A inch

7/16"

1/2"

9/16"

5/8"

3/4"

13/16"

A mm

11.1

12.7

14.3

15.9

19.05

20.65

d inch

5/8"

3/4"

7/8"

1"

1"

1.1/4"

1.1/2"

d mm

15.9

19.05

22.2

25.4

25.4

31.7

38.1

Gänge/inch

18

16

14

12

14

12

12

LT1 mm

38

44

51

57

57

69

83

LT2 mm

44

51

57

64

64

76

89

F mm

9.9

11.9

13.9

15.5

15.5

20

23.8

A inch

15/16"

1.1/8"

1.5/16"

1.1/2"

1.1/2"

1.7/8"

2.1/4"

A mm

23.8

28.6

33.3

38.1

38.1

47.5

57.2



Sechskantschrauben ähnlich DIN 933 /BSF


d inch

1/4"

5/16"

3/8"

1/2"

d mm

6.35

7.9

9.5

12.7

Gänge/inch

26

22

20

18

F mm

4.6

5.5

6.6

7.7

A inch

0.445"

0.525"

0.60"

0.7"

A mm

11.3

13.3

15.2

18




Sechskantschrauben ähnlich DIN 933 /BSW


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

5/8"

3/4"

7/8"

1"

d mm

6.35

7.9

9.5

11.1

12.7

15.9

19.05

22.2

24.4

Gänge/inch

20

18

16

14

12

11

10

9

8

k

5

6

7

8

9

11

13

16

18

s

11

14

17

19

22

27

32

36

41


Sechskantschrauben ähnlich DIN 933/ UNC


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

5/8"

d mm

6.35

7.95

9.5

11.1

12.7

14.3

15.9

Gänge/inch

20

18

16

14

13

12

11

F mm

4

5.2

6

7.1

7.9

9.1

9.9

A inch

7/16"

1/2"

9/16"

5/8"

3/4"

13/16"

15/16"

A mm

11.1

12.7

14.3

15.9

19.05

20.65

23.8


d inch

3/4"

7/8"

1"

1.1/8"

1.1/4"

1.1/2"

d mm

19.05

22.2

25.4

28.6

31.75

38.1

Gänge/inch

10

9

8

7

7

6

F mm

11.9

13.9

15.5

17.5

19.8

23.8

A inch

1.1/8"

1.5/16"

1.1/2"

1.11/16"

1.7/8"

2.1/4"

A mm

28.6

33.3

38.1

42.9

47.6

57.2



Sechskantschrauben mit Gewinde bis Kopf ähnlich DIN 933/ UNF

d inch

N 10

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

d mm

4.85

6.35

7.95

9.5

11.1

12.7

14.3

Gänge/Inch

32

28

24

24

20

20

18

F mm

3

4

5.2

6

7.1

7.9

9.1

A inch

5/16"

7/16"

1/2"

9/16"

5/8"

3/4"

13/16"

A mm

7.95

11.1

12.7

14.3

15.9

19.05

20.65


d inch

5/8"

3/4"

7/8"

1"

1"

d mm

15.9

19.05

22.2

25.4

25.4

Gänge/inch

18

16

14

14

12

F mm

9.9

11.9

13.9

15.5

15.5

A inch

15/16"

1.1/8"

1.5/16"

1.1/2"

1.1/2"

A mm

23.8

28.6

33.3

38.1

38.1

Sechskantmuttern ähnlich DIN 934/ BA


d Nr.

8

7

6

5

4

3

2

1

0

d mm

2.2

2.5

2.8

3.2

3.6

4.1

4.7

5.3

6.0

P mm

0.43

0.48

0.53

0.59

0.66

0.73

0.81

0.9

1.0

B mm

2.1

2.4

2.7

3.0

3.4

3.9

4.2

4.8

5.4

A mm

3.9

4.4

4.9

5.6

6.3

7.2

8.2

9.3

10.5


P… Gewindesteigung

Sechskantmuttern ähnlich DIN 934/BSW




d inch

1/8"

5/32"

3/16"

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

5/8"

d mm

3.18

3.97

4.75

6.35

7.9

9.5

11.1

12.7

14.3

15.9

Gänge/inch

40

32

24

20

18

16

14

12

12

11

m (0,8xd)

2.4

4.2

3.6

5.5

6.5

8

9.5

11

13

13

m (lxd)

3.2

4.0

4.8

6.4

7.9

9.5

11.1

12.7

14.3

15.9

s

5.5

7

10

11

14

17

19

22

24

27


d inch

3/4"

7/8"

1"

1.1/8"

1.1/4"

1.3/8"

1.1/2"

1.5/8"

1.3/4"

1.7/8"

2"

d min

19.05

22.2

25.4

28.6

31.8

34.9

38.1

41.3

44.5

47.6

50.8

Gänge/inch

10

9

8

7

7

6

6

5

5

4.5

4.5

m (0,8xd)

16

18

20

22

25

29

30

34

35

38

40

m (lxd)

19.1

22.2

25.4

28.6

31.8

34.9

38.1

41.3

44.5

47.6

50.8

s

32

36

41

46

50

55

60

65

70

75

80

Sechskantmuttern ähnlich DIN 934 /UNC

d inch

1/4

5/16"

3/8"

7/16

1/2"

9/16"

5/8"

3/4"

7/8"

1"

d mm

6.35

7.95

9.5

11.1

12.7

14.3

15.9

19.05

22.2

25.4

Gänge/inch

20

18

16

14

13

12

11

10

9

8

H mm

5.6

6.7

8.3

9.5

11.1

12.3

13.9

16.3

19

21.8

F inch

7/16"

1/2"

9/16"

11/16"

3/4"

7/8"

15/16"

1.1/8"

1.5/16"

1.1/2"

F mm

11.1

12.7

14.3

17.45

19.05

22.2

23.8

28.6

33.3

38.1


Sechskantmuttern ähnlich DIN 934/UNF


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

5/8"

3/4"

7/8"

d mm

6.35

7.95

9.5

11.1

12.7

14.3

15.9

19.05

22.2

Gänge/inch

28

24

24

20

20

18

18

16

14

Hmm

5.6

6.7

8.3

9.5

11.1

12.3

13.9

16.3

19

F inch

7/16"

1/2"

9/16"

11/16"

3/4"

7/8"

15/16"

1.1/8"

1.5/6"

F mm

11.1

12.7

14.3

17.45

19.05

22.2

23.8

28.6

33.3

d inch

1"

1"

1.1/8"

1.1/4"

1.3/8"

1.1/2"

d mm

25.4

25.4

28.6

31.75

34.9

38.1

Gänge/inch

14

12

12

12

12

12

H mm

21.8

21.8

24.6

27

29.8

32.5

F inch

1.1/2"

1.1/2"

1.11/16"

1.7/8"

2.1/16"

2.1/4"

F mm

38.1

38.1

42.9

47.6

52.4

57.2


d Nr.

4

5

6

8

10

d mm

2.84

3.18

3.52

4.17

4.83

Gänge/inch

48

44

40

36

32

H mm

2.5

2.9

2.9

3.3

3.3

F inch

1/4"

5/16"

5/16"

11/32"

3/8"

F mm

6.4

7.9

7.9

8.7

9.5



Sechskant-Sicherungsmuttern mit Kunststoff-Ring ähnlich DIN 985 /BSF

d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

5/8"

3/4"

7/8"

d mm

6.35

7.9

9.5

11.1

12.7

14.3

15.9

19.05

22.2

Gänge/inch

26

22

20

18

16

16

14

12

11

m1

5.7

6.4

8.5

8.2

11.8

11.9

15.1

18.8

20.1

s

11.1

12.7

14.3

17.5

19.1

22.2

23.8

28.6

33.3

h

8.3

9.1

11.9

11.9

15.5

16.7

19.4

22.6

25.3



Sechskant-Sicherungsmuttern mit Kunststoff-Ring ähnlich DIN 985 /BSW


d inch

1/4"

5/16"

3/8"

1/2"

5/8"

3/4"

7/8"

1"

d mm

6.35

7.95

9.5

12.7

15.9

19.05

22.2

25.4

Gänge/inch

20

18

16

12

11

10

9

8

m1

5.7

6.4

8.5

11.8

15.1

18.8

20.1

22.9

s

11.1

12.7

14.3

19.1

23.8

28.6

33.3

38.1

h

8.3

9.1

11.9

15.5

19.4

22.6

25.3

27.6



Sechskant-Sicherungsmuttern mit Kunststoff-Ring ähnlich DIN 985 /UNC


d inch

1/4"

5/16"

3/8"

7/16"

1/2"

9/16"

5/8"

3/4"

7/8"

d mm

6.35

7.95

9.5

11.1

12.7

14.3

15.9

19.05

22.2

Gänge/inch

20

18

16

14

13

12

11

10

9

ml

5.7

6.4

8.5

8.2

11.8

11.9

15.1

18.8

20.1

s

11.1

12.7

14.3

17.5

19.1

22.2

23.8

28.6

33.3

h

8.3

9.1

11.9

11.9

15.5

16.7

19.4

22.6

25.3


d inch

1"

1.1/4"

1.1/2"

d mm

25.4

31.75

38.1

Gänge/inch

8

7

6

m1

22.9

29.1

35.3

s

38.1

47.6

57.2

h

27.6

34.2

40.7




Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Die Kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder verändernde Entnahme nachvollziehbar machen.
