Art. 3220 - Einschlagmuttern mit 4 Einschlagspitzen, Großverpackung

Einschlagmuttern mit 4 Einschlagspitzen, Großverpackung
Art. 3220

(entspricht keiner ISO-Norm)

Technische Daten für Art. 3220

Einschlagmuttern mit 4 Einschlagspitzen, Großverpackung Art. 3220

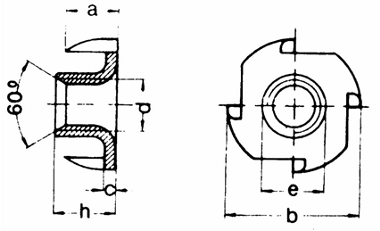

Technische Maße

d = Gewinde-Durchmesser	M 2	M 3	M 4	M 4	M 4	M 5	M 5	M 5	M 5	M 6	M 6	M 6	M 6	M 6	M 8	M 8	M 8	M 8	M 10	M 10	M 12
h	4	5	5	6	8	6	8	10	12	7	9	12	14	18	9	11	15	17	12	16	14
a	2,7	3,5	3,5	4,5	5,5	4,5	5,5	5,5	5,5	5,7	7	8,5	8,5	8,5	7,5	7,5	9	9	9	10,5	9,5
b	6,5	13	13	15	15	15	17	17	17	19	19	19	19	19	22	22	22	22	25	25	27
c	0,9	0,9	0,9	0,9	0,9	0,9	1,1	1,1	1,1	1,25	1,25	1,25	1,25	1,25	1,6	1,6	1,6	1,6	1,9	1,9	2
e	2,9	4,3	5,1	5,1	5,3	6,1	6,4	6,5	6,5	7,4	7,4	7,6	7,6	7,5	9,7	9,7	10	10	11,9	12,1	13,9

Lieferbare Ausführungen von Art. 3220 (kaufen auf www.wegertseder.com)

Art. Einschlagmuttern mit 4 Einschlagspitzen, Großverpackung

Datenblatt
Art. 3222

• STAHL - schwarz verzinkt
• STAHL - verzinkt
