Art. 1760 - Schnorr-Sperrzahnscheiben S, beidseitig gezahnt, S=Standard,

Schnorr-Sperrzahnscheiben S, beidseitig gezahnt, S=Standard
Art. 1760

(entspricht keiner ISO-Norm)

Technische Daten für Art. 1760

Schnorr-Sperrzahnscheiben S, beidseitig gezahnt, S=Standard Art. 1760

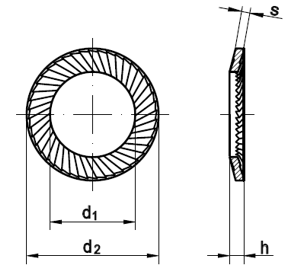

Technische Maße

Maße	1,6	2	2,5	3	3,5	4	5	6	6,35	7	8	10	11	12
d1	1,7	2,2	2,7	3,2	3,7	4,3	5,3	6,4	6,7	7,4	8,4	10,5	11,6	13
d2	3,2	4	4,8	5,5	6	7	9	10	9,5	12	13	16	15,9	18
s	0,35	0,35	0,45	0,45	0,45	0,5	0,6	0,7	0,7	0,7	0,8	1	1	1,1
h	0,6	0,6	0,9	0,9	0,9	1	1,1	1,2	1,2	1,3	1,4	1,6	1,6	1,7
für Zoll	-	-	-	1/8	-	5/32	3/16	-	1/4	-	5/16	3/8	7/16	-
Maße	12,7	14	16	18	19	20	22	24	26	27	30	36
d1	13,7	15	17	19	20	21	23	25,6	27	28,6	31,6	38
d2	19	22	24	27	30	30	33	36	38	39	45	54
s	1,1	1,2	1,3	1,5	1,5	1,5	1,5	1,8	2	2	2	2,5
h	1,8	2	2,1	2,3	2,5	2,5	2,7	2,9	3,1	3,1	3,6	4,2
für Zoll	1/2	9/16	5/8	-	3/4	-	7/8	-	1	-	1 1/8	1 3/8

Lieferbare Ausführungen von Art. 1760 (kaufen auf www.wegertseder.com)

Art. Schnorr-Sperrzahnscheiben S, beidseitig gezahnt, S= Standard

Datenblatt
Art. 1760

• ROSTFREI A2
