DIN 127 Form A - Federringe Form A =aufgebogen

Federringe Form A= aufgebogen
DIN 127 A

(entspricht keiner ISO-Norm)

Technische Daten für DIN 127 A

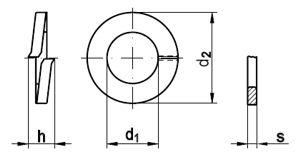

Technische Maße

Maße	A 3	A 3,5	A 4	A 5	A 6	A 7	A 8	A 10	A 12	A 14	A 16	A 18	A 20
d1	3,1	3,6	4,1	5,1	6,1	7,1	8,1	10,2	12,2	14,2	16,2	18,2	20,2
d2	6,2	6,7	7,6	9,2	11,8	12,8	14,8	18,1	21,1	24,1	27,4	29,4	33,6
s	0,8	0,8	0,9	1,2	1,6	1,6	2	2,2	2,5	3	3,5	3,5	4
h	1,9	1,9	2,1	2,7	3,6	3,6	4,6	5	5,8	6,8	7,8	7,8	8,8
Maße	A 22	A 24	A 27	a 30	A 33	A 36	A 39	A 42	A 45	A 48	A 52
d1	22,5	24,5	27,5	30,5	33,5	36,5	39,5	42,5	45,5	49	53
d2	35,9	40	43	48,2	53,2	58,2	61,2	68,2	71,2	75	82
s	4	5	5	6	6	6	6	7	7	7	8
h	8,8	11	11	13,6	13,6	13,6	13,6	15,6	15,6	15,6	18

Lieferbare Ausführungen von DIN 127 A (kaufen auf www.wegertseder.com)

DIN 127 Federringe Form A= aufgebogen

Datenblatt
DIN 127

• FEDERSTAHL - FEUERVERZINKT
• FEDERSTAHL - gelb verzinkt
• FEDERSTAHL - verzinkt
• ROSTFREI A2
• ROSTFREI A4
• STAHL
