DIN 127 Form B - Federringe Form B = glatt (=Standard)

Federringe Form B= glatt (Standard)
DIN 127 B

(entspricht keiner ISO-Norm)

Technische Daten für DIN 127 B

Federringe Form B= glatt (Standard) DIN 127 B

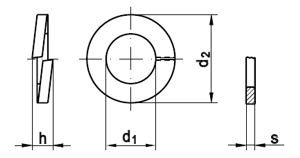

Technische Maße

Maße	B 3	B 3,5	B 4	B 5	B 6	B 7	B 8	B 10	B 12	B 14	B 16	B 18	B 20
d1	3,1	3,6	4,1	5,1	6,1	7,1	8,1	10,2	12,2	14,2	16,2	18,2	20,2
d2	6,2	6,7	7,6	9,2	11,8	12,8	14,8	18,1	21,1	24,1	27,4	29,4	33,6
s	0,8	0,8	0,9	1,2	1,6	1,6	2	2,2	2,5	3	3,5	3,5	4
h	1,6	1,6	1,8	2,4	3,2	3,2	4	4,4	5	6	7	7	8
Maße	B 22	B 24	B 27	B 30	B 33	B 36	B 39	B 42	B 45	B 48	B 52
d1	22,5	24,5	27,5	30,5	33,5	36,5	39,5	42,5	45,5	49	53
d2	35,9	40	43	48,2	53,2	58,2	61,2	68,2	71,2	75	82
s	4	5	5	6	6	6	6	7	7	7	8
h	8	10	10	12	12	12	12	14	14	14	16

Lieferbare Ausführungen von DIN 127 B (kaufen auf www.wegertseder.com)

DIN 127 Federringe Form B= glatt (=Standard)

Datenblatt
DIN 127

• FEDERSTAHL
• FEDERSTAHL - FEUERVERZINKT
• FEDERSTAHL - gelb verzinkt
• FEDERSTAHL - verzinkt
• ROSTFREI A2
• ROSTFREI A4

Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Die Kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder verändernde Entnahme nachvollziehbar machen.
