DIN 137 Form B - Federscheiben Form B = gewellt

Federscheiben Form B= gewellt
DIN 137 B

(entspricht keiner ISO-Norm)

Technische Daten für DIN 137 B

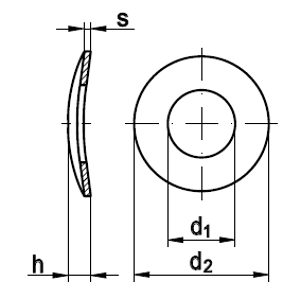

Technische Maße

Maße	B 3	B 3,5	B 4	B 5	B 6	B 7	B 8	B 10	B 12	B 14	B 16	B 18
d1	3,2	3,7	4,3	5,3	6,4	7,4	8,4	10,5	13	15	17	19
d2	8	8	9	11	12	14	15	21	24	28	30	34
s	0,5	0,5	0,5	0,5	0,5	0,8	0,8	1	1,2	1,6	1,6	1,6
h	1,6	1,8	2	2,2	2,6	3	3	4,2	5	6	6,4	6,6
Maße	B 20	B 22	B 24	B 27	B 30	B 33	B 36	B 42	B 45	B 48	B 52
d1	21	23	25	28	31	34	37	43	46	50	54
d2	36	40	44	50	56	60	68	78	85	92	98
s	1,6	1,8	1,8	2	2,2	2,2	2,5	3	3	3,5	3,5
h	7,4	7,8	8,2	9,4	10	10,6	11,6	13,6	14,2	15,6	16,4

Lieferbare Ausführungen von DIN 137 B (kaufen auf www.wegertseder.com)

DIN 137 Federscheiben Form B= gewellt

Datenblatt
DIN 137

• FEDERSTAHL
• FEDERSTAHL - verzinkt
• ROSTFREI A2
• ROSTFREI A4
