Technische Daten
für DIN 1481
|
|

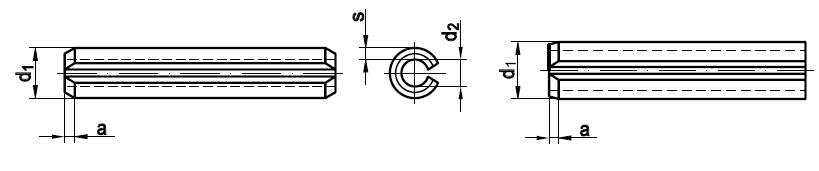

Technische Maße
| Maße | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 7 | 8 | 9 | 10 | | a | 0,15 | 0,25 | 0,35 | 0,4 | 0,5 | 0,6 | 0,65 | 0,8 | 0,9 | 1,2 | 1,8 | 2 | 2 | 2 | | d1 | 1,3 | 1,8 | 2,4 | 2,9 | 3,5 | 4 | 4,6 | 5,1 | 5,6 | 6,7 | 7,8 | 8,8 | 9,5 | 10,8 | | d2 | 0,8 | 1,1 | 1,5 | 1,8 | 2,1 | 2,3 | 2,8 | 2,9 | 3,4 | 3,9 | 4 | 5,5 | 6 | 6,5 | | s | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,75 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,5 | 2 | 2 | | Abscherkraft | 0,7 | 1,58 | 2,82 | 4,38 | 6,32 | 9,06 | 11,24 | 15,36 | 17,54 | 26,04 | - | 42,76 | - | 70,16 | | Maße | 12 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 28 | 30 | 35 | 40 | | | | a | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | | | | d1 | 12,8 | 13,8 | 14,8 | 16,8 | 16,9 | 20,9 | 21,9 | 25,9 | 28,9 | 30,9 | 35,9 | 40,9 | | | | d2 | 7,5 | 8,5 | 8,5 | 10,5 | 11,5 | 12,5 | 13,5 | 15,5 | 17,5 | 18,5 | 221,5 | 25,5 | | | | s | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4 | 5 | 5,5 | 6 | 7 | 7,5 | | | | Abscherkraft | 104,1 | 115,12 | 144,7 | 171,0 | 222,5 | 280,6 | 298,2 | 438,5 | 542,6 | 631,4 | 859,0 | 1068 | | |
|
