Technische Daten

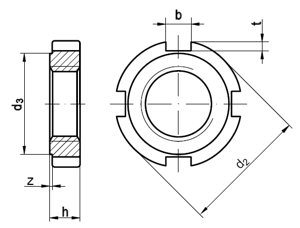

für DIN 1804
|
|
Technische Maße
Maße | M 8 x 1 | M10 x 1 | M12 x 1,5 | M14 x 1,5 | M16 x 1,5 | M18 x 1,5 | M20 x 1,5 | M22 x 1,5 | M24 x 1,5 | M26 x 1,5 | M28 x 1,5 | M30 x 1,5 | d2 | 20 | 25 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 45 | 50 | 50 | d3 | 16 | 20 | 23 | 25 | 27 | 28 | 30 | 34 | 36 | 38 | 43 | 43 | b | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | h | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 10 | t | 1,5 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | Anzahl Nuten | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | Maße | M32 x 1,5 | M35 x 1,5 | M38 x 1,5 | M40 x 1,5 | M42 x 1,5 | M45 x 1,5 | M48 x 1,5 | M50 x 1,5 | M52 x 1,5 | M55 x 1,5 | M58 x 1,5 | M60 x 1,5 | d2 | 52 | 55 | 58 | 62 | 62 | 68 | 75 | 75 | 80 | 80 | 90 | 90 | d3 | 45 | 48 | 50 | 54 | 54 | 60 | 67 | 67 | 70 | 70 | 80 | 80 | b | 7 | 7 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | h | 11 | 11 | 11 | 12 | 12 | 12 | 13 | 13 | 13 | 13 | 13 | 13 | t | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 4 | 4 | 4 | 4 | z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | Anzahl Nuten | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | Maße | M62 x 1,5 | M65 x 1,5 | M68 x 1,5 | M70 x 1,5 | M72 x 1,5 | M80 x 2 | M85 x 2 | M90 x 2 | M100 x 2 | M110 x 2 | M120 x 2 | | d2 | 95 | 95 | 100 | 100 | 110 | 115 | 120 | 130 | 145 | 155 | 165 | | d3 | 85 | 85 | 90 | 90 | 100 | 105 | 110 | 120 | 130 | 140 | 150 | | b | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | | h | 14 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 16 | 18 | | t | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | | z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | | Anzahl Nuten | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
|
