DIN 1816 - Kreuzlochmuttern, w = ungehärtet, ungeschliffen

Kreuzlochmuttern, w = ungehärtet, ungeschliffen
DIN 1816

(entspricht keiner ISO-Norm)

Technische Daten für DIN 1816

Kreuzlochmuttern, w = ungehärtet, ungeschliffen DIN 1816

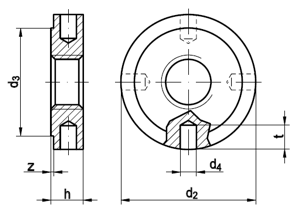

Technische Maße

Maße	M 10 x 1	M 12 x 1,5	M 14 x 1,5	M 16 x 1,5	M 18 x 1,5	M 20 x 1,5	M 22 x 1,5	M 24 x 1,5	M 26 x 1,5	M 28 x 1,5	M 30 x 1,5	M 32 x 1,5	M 35 x 1,5	M 38 x 1,5	M 40 x 1,5	M 42 x 1,5	M 45 x 1,5	M 48 x 1,5
d2	25	28	30	32	34	36	40	42	45	50	50	52	55	58	62	62	68	75
d3	20	23	25	27	28	30	34	36	38	43	43	45	48	50	54	54	60	67
d4	3	3	4	4	4	4	4	4	5	5	5	5	5	5	6	6	6	6
h	6	6	7	7	8	8	9	9	10	10	10	11	11	11	12	12	12	13
t	4,5	5	5	6	6	6	6	6	6	7	7	7	7	8	8	8	8	10
z	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Anzahl Nuten	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	6	6
Maße	M 50 x 1,5	M 52 x 1,5	M 55 x 1,5	M 58 x 1,5	M 60 x 1,5	M 62 x 1,5	M 65 x 1,5	M 68 x 1,5	M 70 x 1,5	M 72 x 1,5	M 75 x 2	M 80 x 2	M 85 x 2	M 90 x 2	M 95 x 2	M 100 x 2
d2	75	80	80	90	90	95	95	100	100	110	110	115	120	130	135	145
d3	67	70	70	80	80	85	85	90	90	100	100	105	110	120	120	130
d4	6	6	6	6	6	8	8	8	8	8	8	8	8	8	8	8
h	13	13	13	13	13	14	14	14	14	14	14	16	16	16	16	16
t	10	10	10	10	10	12	12	12	12	12	12	12	12	12	12	12
z	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	1	1	1	1	1
Anzahl Nuten	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6

Lieferbare Ausführungen von DIN 1816 (kaufen auf www.wegertseder.com)

DIN 1816 Kreuzlochmuttern, w= ungehärtet, ungeschliffen

Datenblatt
DIN 1816

• STAHL 04
