DIN 2093 - Tellerfedern

Tellerfedern
DIN 2093

(entspricht keiner ISO-Norm)

Technische Daten für DIN 2093

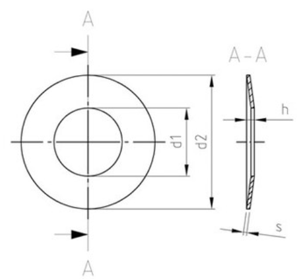

Technische Maße

d1	3,2	3,2	4,2	4,2	4,2	4,2	5,2	5,2	6,1	6,2	6,2	6,2	7,2
d2	6	8	8	8	12	12	10	10	12,5	12	12,5	18	14
h	0,45	0,7	0,55	0,6	0,8	0,8	0,7	0,75	0,85	0,85	0,85	1,2	1,1
s	0,3	0,5	0,3	0,4	0,4	0,5	0,4	0,5	0,7	0,5	0,5	0,4	0,8
d1	8,2	8,2	8,2	8,2	8,2	9,2	9,2	10,2	10,2	10,2	10,2	10,2	12,2
d2	15	16	16	16	20	18	18	20	20	20	20	20	25
h	1,25	1,05	1,25	1,25	1,15	1,4	1,4	1,2	1,35	1,4	1,55	1,55	1,6
s	0,8	0,4	0,6	0,9	0,5	0,7	1	0,6	0,8	0,9	1	1,1	0,9
d1	12,2	14,2	14,2	16,3	16,3	18,3	18,3	20,4	20,4	20,4
d2	25	28	28	31,5	31,5	35,5	35,5	40	40	40
h	1,9	1,8	2,15	2	2,3	2,15	2,65	2,45	2,8	2,95
s	1,5	1	1,5	1,25	1,75	1,25	2	1,5	2	2,25

Lieferbare Ausführungen von DIN 2093 (kaufen auf www.wegertseder.com)

DIN 2093 Tellerfedern

Datenblatt
DIN 2093

• ROSTFREI A2
• STAHL
