Schraubenbolzen mit Dehnschaft, L=mit langem Gewinde, mit Mutter
DIN 2510

(entspricht keiner ISO-Norm)
Technische Daten für DIN 2510

Schraubenbolzen mit Dehnschaft, L=mit langem Gewinde, mit Mutter DIN 2510
Technische Maße

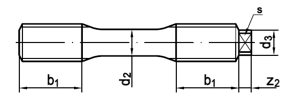

MaßeM12M16M20M22M24M27M30M33M36M39
d28,5121516,51820,52325,527,530,5
d38121414141818252528
b120232830323539424548
z245666669910
s7101111111313222224


Lieferbare Ausführungen von DIN 2510    (kaufen auf www.wegertseder.com)

DIN 2510 Schraubenbolzen mit Dehnschaft, L=mit langem Gewinde, mit Mutter

   • 21 CrMo V 5-7
