DIN 432 - Scheiben mit Außennase (Sicherungsbleche)

Scheiben mit Außennase (Sicherungsbleche)
DIN 432

(entspricht keiner ISO-Norm)

Technische Daten für DIN 432

Scheiben mit Außennase (Sicherungsbleche) DIN 432

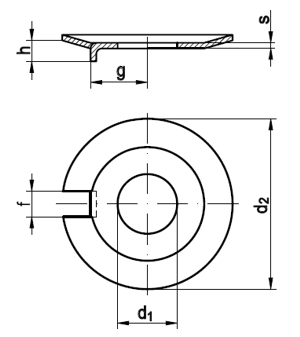

Technische Maße

Maße	3,2	3,78	4,3	5,3	6,4	8,4	10,5	13	15	17	19	21	23	25
d2	12	12	14	17	19	22	26	30	33	36	40	42	50	50
f	2,5	2,5	2,5	3,5	3,5	3,5	4,5	4,5	4,5	5,5	6,5	6,5	7,5	7,5
g	4,5	4,5	5,5	7	7,5	8,5	10	12	13	15	18	18	20	21
h	2	2	2	2,5	3	4	4	4,5	4,5	4,5	4,5	4,5	6,5	6,5
s	0,4	0,4	0,4	0,75	0,75	1	1	1,2	1,2	1,2	1,2	1,6	1,6	1,6
Maße	28	31	34	37	40	43	46	50	54	58	62	66
d2	58	63	68	75	82	88	95	100	105	112	118	125
f	8,5	8,5	9,5	11	11	11	13	13	13	14	13,5	13,5
g	23	25	28	312	33	36	38	40	42	45	48	52
h	9,5	9,5	9,5	9,5	11	11	12	13	13	14	13,5	13,5
s	1,6	1,6	1,6	2	2	2	2	2	2	2,5	5,5	2,5

Lieferbare Ausführungen von DIN 432 (kaufen auf www.wegertseder.com)

DIN 432 Scheiben mit Außennase

Datenblatt
DIN 432

• MESSING
• ROSTFREI A2
• ROSTFREI A4
• STAHL
• STAHL - verzinkt
