DIN 462 - Scheiben mit Innennase, für Nutmutter DIN 1804 (Sicherungsbleche)

Scheiben mit Innennase für Nutmuttern DIN 1804 (Sicherungsbleche)
DIN 462

(entspricht keiner ISO-Norm)

Technische Daten für DIN 462

Scheiben mit Innennase für Nutmuttern DIN 1804 (Sicherungsbleche) DIN 462

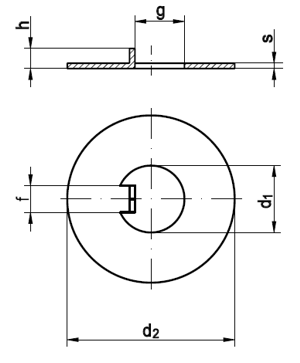

Technische Maße

Maße	8	10	14	16	18	20	22	24	28	30	32	35	38	40	42	45
d2	20	25	30	32	34	36	40	42	50	50	52	55	58	62	62	68
s	0,8	0,8	0,8	1	1	1	1	1	1	1,2	1,2	1,2	1,2	1,2	1,2	1,2
f	3	4	5	5	6	6	6	6	7	7	7	7	8	8	8	8
g	5,9	7,4	11,4	13,5	15,4	17,5	19,5	21,6	25,5	27,5	29,6	32,6	36,3	37,3	39,3	42,4
h	2,5	3	3	3	4	4	4	4	5	5	5	5	5	5	5	5
Maße	48	50	52	55	58	60	62	65	70	75	80	85	95	100
d2	75	75	80	80	90	90	95	95	100	110	115	120	135	145
s	1,2	1,2	1,2	1,2	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
f	8	8	10	10	10	10	10	10	10	10	10	10	12	12
g	45,4	47,4	49,3	52,3	55,3	57,3	59,3	62,4	67,4	71,9	76,9	81,9	91,8	96,9
h	5	5	6	6	6	6	6	6	6	7	7	7	8	8

Lieferbare Ausführungen von DIN 462 (kaufen auf www.wegertseder.com)

DIN 462 Scheiben mit Innennase, für Nutmutter DIN 1804

Datenblatt
DIN 462

• ROSTFREI A2
• ROSTFREI A4
• STAHL
