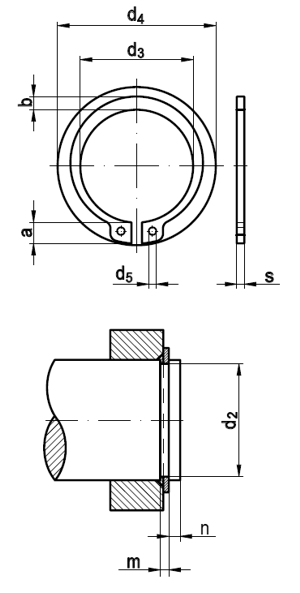

Technische Daten
für DIN 471
|
|
Technische Maße
| Maße | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | | s | 0,4 | 0,4 | 0,6 | 0,7 | 0,8 | 0,8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | | d3 | 2,7 | 3,7 | 4,78 | 5,6 | 6,5 | 7,4 | 8,4 | 9,3 | 10,2 | 11 | 11,9 | 12,9 | 13,8 | | a | 1,9 | 2,2 | 2,5 | 2,7 | 3,1 | 3,2 | 3,3 | 3,3 | 3,3 | 3,3 | 3,4 | 3,5 | 3,6 | | b | 0,8 | 0,9 | 1,1 | 1,3 | 1,4 | 1,5 | 1,7 | 1,8 | 1,8 | 1,8 | 2 | 2,1 | 2,2 | | d5 | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | | d2 | 2,8 | 3,8 | 4,8 | 5,7 | 6,7 | 7,6 | 8,6 | 9,6 | 10,5 | 11,5 | 12,4 | 13,4 | 14,3 | | m | 0,5 | 0,5 | 0,7 | 0,8 | 0,9 | 0,9 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | | n | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,9 | 0,9 | 1,1 | | Maße | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | | s | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | | d3 | 14,7 | 15,7 | 16,5 | 17,5 | 18,5 | 19,5 | 20,5 | 21,5 | 22,2 | 23,2 | 24,2 | 24,9 | 25,9 | | a | 3,7 | 3,8 | 3,9 | 3,9 | 4 | 4,1 | 4,2 | 4,3 | 4,4 | 4,4 | 4,5 | 4,6 | 4,7 | | b | 2,2 | 2,3 | 2,4 | 2,5 | 2,6 | 2,7 | 2,8 | 2,9 | 3 | 3 | 3,1 | 3,1 | 3,2 | | d5 | 1,7 | 1,7 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | | d2 | 15,2 | 16,2 | 17 | 18 | 19 | 20 | 21 | 22 | 22,9 | 23,9 | 24,9 | 25,6 | 26,6 | | m | 1,1 | 1,1 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,6 | | n | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,7 | 1,7 | 1,7 | 2,1 | 2,1 | | Maße | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | | s | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | | d3 | 26,9 | 27,9 | 28,6 | 29,6 | 30,5 | 31,5 | 32,2 | 33,2 | 34,2 | 35,2 | 36 | 36,5 | 37,5 | | a | 4,8 | 5 | 5,1 | 5,2 | 5,2 | 5,4 | 5,6 | 5,6 | 5,7 | 5,8 | 5,9 | 6 | 6,2 | | b | 3,4 | 3,5 | 3,5 | 3,6 | 3,7 | 3,8 | 3,9 | 4 | 4,1 | 4,2 | 4,3 | 4,4 | 4,5 | | d5 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | | d2 | 27,6 | 28,6 | 29,3 | 30,3 | 31,3 | 32,3 | 33 | 34 | 35 | 36 | 37 | 37,5 | 38,5 | | m | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | | n | 2,1 | 2,1 | 2,6 | 2,6 | 2,6 | 2,6 | 3 | 3 | 3 | 3 | 3 | 3,8 | 3,8 | | Maße | 42 | 44 | 45 | 46 | 47 | 48 | 50 | 52 | 54 | 55 | 56 | 57 | 58 | | s | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 1,75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | | d3 | 38,5 | 40,5 | 41,5 | 42,5 | 43,5 | 44,5 | 45,8 | 47,8 | 49,8 | 50,8 | 51,8 | 52,8 | 53,8 | | a | 6,5 | 6,6 | 6,7 | 6,74 | 6,8 | 6,9 | 6,9 | 7 | 7,1 | 7,2 | 7,3 | 7,3 | 7,3 | | b | 4,5 | 4,6 | 4,7 | 4,8 | 4,9 | 5 | 5,1 | 5,2 | 5,3 | 5,4 | 5,5 | 5,5 | 5,6 | | d5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | | d2 | 39,5 | 41,5 | 42,5 | 43,5 | 44,5 | 45,5 | 47 | 49 | 51 | 52 | 53 | 54 | 55 | | m | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | 1,85 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | 2,15 | | n | 3,8 | 3,8 | 3,8 | 3,8 | 3,8 | 3,8 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | | Maße | 60 | 62 | 63 | 65 | 67 | 68 | 70 | 72 | 75 | 77 | 78 | 80 | 82 | | s | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | | d3 | 55,8 | 57,8 | 58,8 | 60,8 | 62,5 | 63,5 | 65,5 | 67,5 | 70,5 | 72,5 | 73,5 | 74,5 | 76,5 | | a | 7,4 | 7,5 | 7,6 | 7,8 | 7,9 | 8 | 8,1 | 8,2 | 8,4 | 8,5 | 8,6 | 8,6 | 8,7 | | b | 5,8 | 6 | 6,2 | 6,3 | 6,4 | 6,5 | 6,6 | 6,8 | 7 | 7,2 | 7,3 | 7,4 | 7,6 | | d5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | | d2 | 57 | 59 | 60 | 62 | 64 | 65 | 67 | 69 | 72 | 74 | 75 | 76,5 | 78,5 | | m | 2,15 | 2,15 | 2,15 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | 2,65 | | n | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 5,3 | 5,3 | | Maße | 85 | 87 | 88 | 90 | 92 | 95 | 97 | 98 | 100 | 102 | 105 | 107 | | | s | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | | | d3 | 79,5 | 81,5 | 82,5 | 84,5 | 86,5 | 89,5 | 91,5 | 91,5 | 94,5 | 95 | 98 | 100 | | | a | 8,7 | 8,8 | 8,8 | 8,8 | 9 | 9,4 | 9,4 | 9,4 | 9,6 | 9,7 | 9,9 | 10 | | | b | 7,8 | 7,9 | 8 | 8,2 | 8,4 | 8,6 | 8,8 | 8,8 | 9 | 9,2 | 9,3 | 9,5 | | | d5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | | | d2 | 81,5 | 83,5 | 84,5 | 86,5 | 88,5 | 91,5 | 93,5 | 94,5 | 96,5 | 98 | 101 | 103 | | | m | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 3,15 | 4,15 | 4,15 | 4,15 | | | n | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 5,3 | 6 | 6 | 6 | |
|
