DIN 601 - Sechskantschrauben mit Muttern

Sechskantschrauben mit Muttern
DIN 601

(austauschbar mit ISO 4016)

Technische Daten für DIN 601

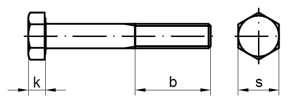

Technische Maße

Maße	M 2	M 3	M 4	M 5	M 6	M 7	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22
s	4	5,5	7	8	10	11	13	17 / 16	19 / 18	22 /21	24	27	30	32 / 34
k	1,4	2	2,8	3,5	4	4,8	5,3	6,4	7,5	8,8	10	11,5	12,5	14
b1 (l < 125 mm)	10	12	14	16	18	20	22	26	30	34	38	42	46	50
b2 (l < 200 mm)	-	-	-	22	24	26	28	32	36	40	44	48	52	56
b3 (l > 200 mm)	-	-	-	-	-	-	-	45	49	53	57	61	65	69
Maße	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52	M 56	M 64
s	36	41	46	50	55	60	65	70	75	80	85	95
k	15	17	18,7	212	22,5	25	26	28	30	33	35	40
b1 (l < 125 mm)	54	60	66	72	78	84	90	96	102	-	-	-
b2 (l < 200 mm)	60	66	72	78	84	90	69	102	108	116	124	140
b3 (l > 200 mm)	73	79	85	91	97	103	109	115	121	129	137	153

Lieferbare Ausführungen von DIN 601 (kaufen auf www.wegertseder.com)

DIN 601 Sechskantschrauben mit Muttern

Datenblatt
DIN 601

• STAHL 4.6 - FEUERVERZINKT

DIN 601 Sechskantschrauben mit Schaft, mit Muttern

Datenblatt
DIN 601

• STAHL 4.6

DIN 601 Sechskantschrauben mit Schaft, mit Muttern (Durchmesser 12/16/20/24 sind Bauschrauben ähnlich DIN 601)

Datenblatt
DIN 601

• STAHL 4.6 - verzinkt
