DIN 6336 Form K - Sterngriffe Form D mit Durchgangsgewinde

Sterngriffe Form K mit Gewindebuchse
DIN 6336 K

(entspricht keiner ISO-Norm)

Technische Daten für DIN 6336 K

Sterngriffe Form K mit Gewindebuchse DIN 6336 K

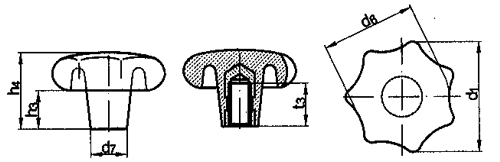

Technische Maße

Durchm.	M 4	M 5	M 6	M 8	M 10	M 12	M 16
d1	20	25	32	40	50	63	80
d6	16	20	26	34	42	52	64
d7	10	12	14	18	22	26	35
h3	7	8	10	13	17	21	25
h4	13	16	20	25	32	40	50
t3 min.	6,5	9,5	12	14	18	22	30

Lieferbare Ausführungen von DIN 6336 K (kaufen auf www.wegertseder.com)

DIN 6336 Sterngriffe, K= mit Gewindebuchse Messing, Griff Kunststoff schwarz

Datenblatt
DIN 6336

• KUSTO-schwarz - Messing

DIN 6336 Sterngriffe, K= mit Gewindebuchse verzinkt, Griff Kunststoff schwarz

Datenblatt
DIN 6336

• KUSTO-schwarz - Stahl Zn
