DIN 6799 - Sicherungsscheiben für Wellen

Sicherungsscheiben für Wellen
DIN 6799

(entspricht keiner ISO-Norm)

Technische Daten für DIN 6799

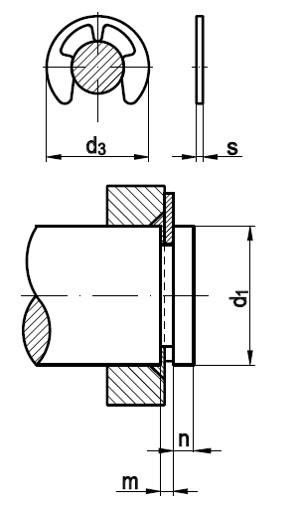

Technische Maße

Maße	0,8	1,2	1,5	1,9	2,3	3,2	4	5	6	7	8	9	10	12	15	19
d3	2,25	3,25	4,25	4,8	6,3	7,3	9,3	11,3	12,3	14,3	16,3	18,3	20,4	23,4	29,4	37,6
s	0,2	0,3	0,4	0,5	0,6	0,6	0,7	0,7	0,7	0,9	1	1,1	1,2	1,3	1,5	1,75
für Wellen	1 - 1,4	1,4 - 2	2 - 2,5	2,5 - 3	3 - 4	4 - 5	5 - 7	6 - 8	7 - 9	8 - 11	9 - 12	10 - 14	11 - 15	13 - 18	16 - 24	20 - 31
m	0,24	0,34	0,44	0,54	0,64	0,64	0,74	0,74	0,74	0,94	1,05	1,15	1,25	1,35	1,55	1,80
n	0,4	0,6	0,8	1	1	1	1,2	1,2	1,2	1,5	1,8	2	2	2,5	3	3,5

Lieferbare Ausführungen von DIN 6799 (kaufen auf www.wegertseder.com)

DIN 6799 Sicherungsscheiben für Wellen

Datenblatt
DIN 6799

• FEDERSTAHL
• ROSTFREI 1.4031
