DIN 9021 - Scheiben. Außendurchmesser = 3x Schraubendurchmesser,

Scheiben großer Außendurchmesser = 3x Schraubendurchmesser
DIN 9021

(austauschbar mit ISO 7093)

Technische Daten für DIN 9021

Scheiben großer Außendurchmesser = 3x Schraubendurchmesser DIN 9021

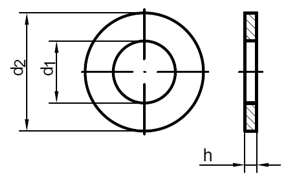

Technische Maße

Nenngröße	M 3	M 3,5	M 4	M 5	M 6	M 7	M 8	M 10	M 12	M 14
d1	3,2	3,7	4,3	5,3	6,4	7,4	8,4	10,5	13	15
d2	9	11	12	15	18	22	24	30	37	44
h	0,8	0,8	1	1,2	1,6	2	2	2,5	3	3
Nenngröße	M 16	M 18	M 20	M 22	M 24	M 27	M 30	M 33	M 36
d1	17	20	22	23/24	26	30	33	36	39
d2	50	56	60	59/66	72	85	92	105	110
h	3	4	4	5	5	6	6	6	8

Lieferbare Ausführungen von DIN 9021 (kaufen auf www.wegertseder.com)

DIN 9021 Scheiben großer Außendurchmesser = 3x Schraubendurchmesser

Datenblatt
DIN 9021

• MESSING
• POLYAMID - natur
• POLYAMID - schwarz
• ROSTFREI A2
• ROSTFREI A4

DIN 9021 Scheiben großer Außendurchmesser = 3x Schraubendurchmesser, Produktklasse A, 100/140 HV

Datenblatt
DIN 9021

• STAHL
• STAHL - feuerverzinkt
• STAHL - gelb verzinkt
• STAHL - verzinkt
