DIN 909 - Verschlußschr.mit Außensechskant, kegeliges FEIN-Gewinde

Verschlußschrauben mit Außensechskant, kegeliges FEIN-Gewinde
DIN 909

(entspricht keiner ISO-Norm)

Technische Daten für DIN 909

Verschlußschrauben mit Außensechskant, kegeliges FEIN-Gewinde DIN 909

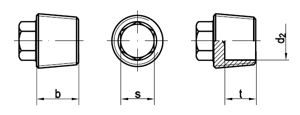

Technische Maße

Maße	M 10 x 1	M 12 x 1,5	M 14 x 1,5	M 16 x 1,5	M 18 x 1,5	M 20 x 1,5	M 22 x 1,5	M 24 x 1,5	M 26 x 1,5	M 27 x 2	M 30 x 1,5
b	8	10	10	10	10	10	10	12	12	12	12
d2	-	-	-	-	-	12	14	16	16	16	20
s=SW	7	7	9	10	10	13	13	17	17	17	19
t	-	-	-	-	-	6	6	7	7	7	7
Maße	M 30 x 2	M 33 x 2	R 1/8	R 1/4	R 3/8	R 1/2	R 3/4	R 1	R 1 1/4
b	12	12	8	10	10	10	12	12	18
d2	23	23	-	-	-	12	16	23	32
s=SW	19	19	7	9	10	13	17	19	24
t	7	7	-	-	-	6	78	7	13

Lieferbare Ausführungen von DIN 909 (kaufen auf www.wegertseder.com)

DIN 909 Verschlußschrauben mit Außensechskant, kegeliges FEIN-Gewinde

Datenblatt
DIN 909

• STAHL 5.8

DIN 909 Verschlußschrauben mit Außensechskant, kegeliges Rohrgewinde R (nach DIN 3858)

Datenblatt
DIN 909

• STAHL 5.8
