DIN 910 - Verschlußschr.mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde

Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde
DIN 910

(entspricht keiner ISO-Norm)

Technische Daten für DIN 910

Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde DIN 910

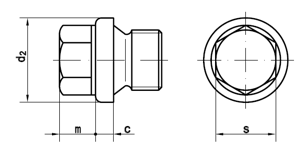

Technische Maße

Maße	M 10 x 1	M 12 x 1,5	M 14 x 1,5	M 16 x 1,5	M 18 x 1,5	M 20 x 1,5	M 22 x 1,5	M 24 x 1,5	M 26 x 1,5	M 27 x 2	M 30 x 1,5	M 30 x 2	M 33 x 2
c	3	3	3	3	4	4	4	4	4	4	4	4	5
d2	14	17	19	21	23	25	27	29	31	32	36	36	39
m	6	6	6	6	6	8	8	9	10	10	10	10	11
s	10	13	13	17	17	19	19	22	24	24	24	24	27
Maße	M 36 x 1,5	M 36 x 2	M 38 x 1,5	M 42 x 1,5	M 42 x 2	M 45 x 1,5	M 45 x 2	M 48 x 1,5	M 48 x 2	M 52 x 1,5	M 56 x 2	M 64 x 2	G 1/8 A
c	5	5	4	5	5	5	5	5	5	5	5	5	3
d2	42	42	44	49	49	55	52	55	55	60	64	72	14
m	11	11	11	12	12	12	12	12	12	12	15	15	6
s	27	27	27	30	30	30	30	36	30	30	36	36	10
Maße	G 1/4 A	G 3/8 A	G 1/2 A	G 3/4 A	G 1 A	G 1 1/8 A	G 1 1/4 A	G 1 1/3 A	G 1 1/4 A	G 2 A
c	3	3	4	4	5	4	5	5	5	5
d2	18	22	26	32	39	44	49	55	62	68
m	6	6	8	10	11	11	12	12	15	15
s	13	17	19	24	27	27	30	30	36	36

Lieferbare Ausführungen von DIN 910 (kaufen auf www.wegertseder.com)

DIN 910 Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches FEIN-Gewinde

Datenblatt
DIN 910

• MESSING
• ROSTFREI A2
• ROSTFREI A4
• STAHL 5.8
• STAHL 5.8 verzinkt

DIN 910 Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches Gasgewinde G (nach DIN 228)

Datenblatt
DIN 910

• MESSING
• ROSTFREI A2
• ROSTFREI A4
• STAHL 5.8
• STAHL 5.8 verzinkt

DIN 910 Verschlußschrauben mit Bund, Außensechskant, schwer, zylindrisches Rohrgewinde G, E=mit Entlüftung

Datenblatt
DIN 910

• ROSTFREI 1.4571
