DIN 917 - Sechskant-Hutmuttern niedrige Form

Sechskant-Hutmuttern niedrige Form
DIN 917

(entspricht keiner ISO-Norm)

Technische Daten für DIN 917

Sechskant-Hutmuttern niedrige Form DIN 917

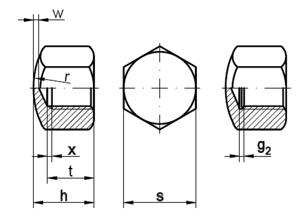

Technische Maße

Maße	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 30	M 36
x max / g2 max	1,05	1,2	1,5	1,87	2,25	6,4	7,3	7,3	9,3	9,3	9,3	10,7	12,7	14
h	5,5	7,0	9,0	12,0	14,0	16,0	18,0	20,0	22,0	25,0	28,0	30,0	34,0	44,0
r	8	10	12	15	20	25	28	30	32	35	35	40	60	70
DIN	7	8	10	13	17	19	22	24	27	30	32	36	46	55
t min	4,16	4,96	6,71	9,21	10,65	13,15	14,65	16,65	18,58	20,58	21,58	23,58	27,58	35,50
w min	1	1	1,5	2	2	2	2	2	2	2,5	3	3	3	4

Lieferbare Ausführungen von DIN 917 (kaufen auf www.wegertseder.com)

DIN 917 Sechskant-Hutmuttern niedrige Form

Datenblatt
DIN 917

• MESSING
• ROSTFREI A2
• ROSTFREI A4
• STAHL 6 AU
• STAHL 6 AU - verzinkt

DIN 917 Sechskant-Hutmuttern niedrige Form, FEIN-Gewinde

Datenblatt
DIN 917

• STAHL 6 AU
