DIN 938 - Stiftschrauben, Einschraubende = 1 d,

Stiftschrauben, Einschraubende= 1 d
DIN 938

(entspricht keiner ISO-Norm)

Technische Daten für DIN 938

Stiftschrauben, Einschraubende= 1 d DIN 938

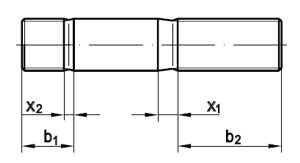

Technische Maße

Maße	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 24	M 27	M 30
b1	5	6	8	10	12	14	16	18	20	24	27	30
x1	2	2,5	3,2	3,8	4,3	5	5	6,3	6,3	7,5	7,5	9
x2	1	1,25	1,6	1,9	2,2	2,5	2,5	3,2	3,2	3,8	3,8	4,5
b2 (l < 125 mm)	16	18	22	26	30	34	38	42	46	54	60	66
b2 (l < 200 mm)	22	24	28	32	36	40	44	48	53	60	66	72
b2 (l> 200 mm)	-	-	-	45	49	53	57	61	65	73	79	85
ACHTUNG: Die Länge bei der Abmessung	x	x	x	x	x	x	x	x	x	x	x	x
wird OHNE Einschraubende b1 angegeben	x	x	x	x	x	x	x	x	x	x	x	x

Lieferbare Ausführungen von DIN 938 (kaufen auf www.wegertseder.com)

DIN 938 Stiftschrauben, Einschraubende = 1 d

Datenblatt
DIN 938

• MESSING
• ROSTFREI A2
• ROSTFREI A4
• STAHL 5.8
• STAHL 5.8 verzinkt
• STAHL 8.8
• STAHL 8.8 - verzinkt

DIN 938 Stiftschrauben, Einschraubende = 1 d, für Behälterbau nach AD-TRD-Regelwerk

Datenblatt
DIN 938

• STAHL 5.6 gestempelt
• STAHL 5.6 gestempelt - verzinkt

Alle Angaben ohne Gewähr, Irrtümer und Druckfehler vorbehalten. Die Kommerzielle Benutzung von Text und Bild ist nur mit vorheriger schriftlicher Zustimmung erlaubt. Bilder und PDF-Dateien enthalten digitale Signaturen, die auch teilweise oder verändernde Entnahme nachvollziehbar machen.

Stiftschrauben, Einschraubende= 1 d DIN 938

Lieferbare Ausführungen von DIN 938 (kaufen auf www.wegertseder.com)

Stiftschrauben, Einschraubende= 1 d
DIN 938
