Technische Daten
für DIN 94
|
|

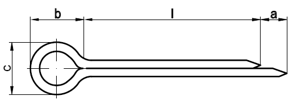

Technische Maße
| Maße | 1 | 1,2 | 1,6 | 2 | 2,5 | 3,2 | 4 | 5 | | a min | 0,8 | 1,25 | 1,25 | 1,25 | 1,25 | 1,6 | 2 | 2 | | b | 3 | 3 | 3,2 | 4 | 5 | 6,4 | 8 | 10 | | c max | 1,8 | 2 | 2,8 | 3,6 | 4,6 | 5,8 | 7,4 | 9,2 | | für Splintloch | 1 | 1,2 | 1,6 | 2 | 2,5 | 3,2 | 4 | 5 | | für Schrauben | 3,5 - 4,5 | 4,5 - 5,5 | 5,5 - 7 | 7 - 9 | 9 - 11 | 11 - 14 | 14 - 20 | 20 - 27 | | für Bolzen | 3 - 4 | 4 - 5 | 5 - 6 | 6 - 8 | 8 - 9 | 9 - 12 | 12 - 17 | 17 - 23 | | Maße | 5,5 | 6,3 | 8 | 10 | 13 | 16 | | | | a min | - | 2 | 2 | 3,2 | 3,2 | 3,2 | | | | b | - | 12,6 | 16 | 20 | 26 | 32 | | | | c max | - | 11,8 | 15 | 19 | 24,8 | 30,8 | | | | für Splintloch | 5,5 | 6,3 | 8 | 10 | 13 | 16 | | | | für Schrauben | 21 - 27 | 27 - 39 | 39 - 44 | 44 - 69 | 69 - 110 | 100 - 160 | | | | für Bolzen | 18 - 23 | 23 - 29 | 29 - 44 | 44 - 69 | 69 - 100 | 110 - 160 | | |
|
