ISO 8676 - Sechskantschrauben Gewinde bis Kopf, FEIN-Gewinde

Sechskantschrauben Gewinde bis Kopf, FEIN-Gewinde
ISO 8676

(bis auf Schlüsselweite austauschbar mit DIN 961 Unterschied: neue SW bei M10, 12, 14 und 22)

Technische Daten für ISO 8676

Sechskantschrauben Gewinde bis Kopf, FEIN-Gewinde ISO 8676

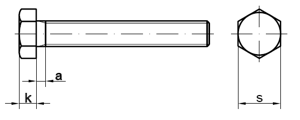

Technische Maße

Maße	M 2	M 3	M 4	M 5	M 6	M 7	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22
s	4	5,5	7	8	10	11	13	16	18	21	24	27	30	34
k	1,4	2	2,8	3,5	4	4,8	5,3	6,4	7,5	8,8	10	11,5	12,5	14
a max	1,2	1,5	2,1	2,4	3	3	3,75	4,5	5,25	6	6	7,5	7,5	7,5
Maße	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52	M 56	M 64
s	36	41	46	50	55	60	65	70	75	80	85	90
k	15	17	18,7	21	22,5	25	26	28	30	33	35	40
a max	9	9	10,5	10,5	12	12	13,5	13,5	15	15	16,5	18

Lieferbare Ausführungen von ISO 8676 (kaufen auf www.wegertseder.com)

Art. ähnl. DIN 6926 Sicherungs-Muttern mit Flansch, Sperrzähnen und Polyamid-Klemmteil

Datenblatt
Art. 3898

• ROSTFREI A2

ISO 8676 Sechskantschrauben Gewinde bis Kopf, FEIN-Gewinde

Datenblatt
ISO 8676

• STAHL 10.9
• STAHL 10.9 - verzinkt
• STAHL 8.8
• STAHL 8.8 - verzinkt
