Senkschraube mit hohem Vierkanteinsatz, mit Mutter
DIN 605

(entspricht keiner ISO-Norm)
Technische Daten für DIN 605

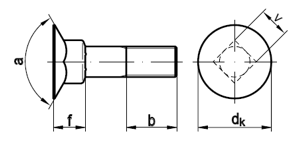

Senkschraube mit hohem Vierkanteinsatz, mit Mutter   DIN 605
Technische Maße
MaßeM6M8M10
dk16,5520,6524,65
f7,459,4511,55
b182226
v6,488,5810,58
Senkwinkel120°120°120°


Lieferbare Ausführungen von DIN 605
finden Sie auf (www.wegertseder.com)

DIN 605 Senkschraube mit hohem Vierkanteinsatz, mit Mutter
