DIN 939 - Stiftschrauben, Einschraubende = 1,25 d

Stiftschrauben, Einschraubende= 1,25 d
DIN 939

(entspricht keiner ISO-Norm)

Technische Daten für DIN 939

Stiftschrauben, Einschraubende= 1,25 d DIN 939

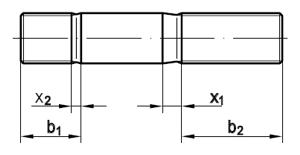

Technische Maße

Maße	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 20	M 22	M 24	M 27	M 30
b1	6,5	7,5	10	12	15	18	20	25	28	30	35	38
x1	2	2,5	3,2	3,8	4,3	5	5	6,3	6,3	7,5	7,5	9
x2	1	1,25	1,6	1,9	2,2	2,5	2,5	3,2	3,2	3,8	3,8	4,5
b2 (l < 125 mm)	16	18	22	26	30	34	38	46	50	54	60	66
b2 (l < 200 mm)	22	24	28	32	36	40	44	53	56	60	66	72
b2 (l > 200 mm)	-	-	-	45	49	53	57	65	69	73	79	85
ACHTUNG: Die Länge bei der Abmessung	x	x	x	x	x	x	x	x	x	x	x	x
wird OHNE Einschraubende b1 angegeben	x	x	x	x	x	x	x	x	x	x	x	x

Lieferbare Ausführungen von DIN 939 (kaufen auf www.wegertseder.com)

DIN 939 Stiftschrauben, Einschraubende = 1,25 d

Datenblatt
DIN 939

• ROSTFREI A2
• ROSTFREI A4
• STAHL 5.8
• STAHL 5.8 verzinkt
• STAHL 8.8
• STAHL 8.8 - verzinkt
