Bohrschrauben K= Sechskant-Flanschkopf, Blechschraubengewinde
ISO 15480

(austauschbar (da keine maßliche Änderung) mit DIN 7504 K)
Technische Daten für ISO 15480

Bohrschrauben K= Sechskant-Flanschkopf, Blechschraubengewinde  ISO 15480

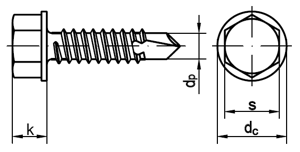

Technische Maße
MaßeSt 2,9St 3,5St 4,2St 4,8St 5,5St 6,3
f. Blechdicken0,7 bis 1,90,7 bis 2,251,75 bis 3,01,75 bis 4,41,75 bis 5,252,0 bis 6,0
dp max2,32,83,64,14,85,8
dc max6,38,38,810,511,013,5
k max2,83,44,14,35,45,9
s4,05,57,08,08,010,0


Lieferbare Ausführungen von ISO 15480
finden Sie auf (www.wegertseder.com)

DIN 7504 Bohrschrauben K= Sechskant-Flanschkopf, Blechschraubengewinde
