Sechskantschrauben mit Schaft, ISO-Schlüsselweiten
ISO 4014

(bis auf Schlüsselweite austauschbar mit DIN 931 Unterschied: neue SW bei M10, 12, 14 und 22)
Technische Daten für ISO 4014

Sechskantschrauben mit Schaft, ISO-Schlüsselweiten   ISO 4014

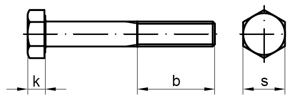

Technische Maße
MaßeM 2M 3M 4M 5M 6M 7M 8M 10
s45,57810111316
k1,422,83,544,85,36,4
b1 (l < 125 mm)1012141618202226
b2 (l < 200 mm)---2224262832
b3 (l > 200 mm)-------45
MaßeM 12M 14M 16M 18M 20M 22M 24
s18212427303436
k7,58,81011,512,51415
b1 (l < 125 mm)30343842465054
b2 (l < 200 mm)36404448525660
b3 (l > 200 mm)49535761656973


Lieferbare Ausführungen von ISO 4014
finden Sie auf (www.wegertseder.com)

ISO 4014 Sechskantschrauben mit Schaft, ISO-Schlüsselweiten
ISO 4014 Sechskantschrauben mit Schaft, ISO-Schlüsselweiten, für Behälterbau nach AD-/TRD-Regelwerk
