DIN 1587 - Sechskant-Hutmuttern, hohe Form

Sechskant-Hutmuttern, hohe Form
DIN 1587

(entspricht keiner ISO-Norm)

Technische Daten für DIN 1587

Sechskant-Hutmuttern, hohe Form DIN 1587

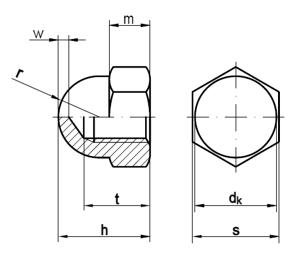

Technische Maße

Maße	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 27	M 30
dk max	5,8	6,5	7,5	9,5	12,5	15	17	20	23	26	28	33	34	39	44
m max	2,4	3,2	4	5	6,5	8	10	11	13	15	16	18	19	22	24
r	2,9	3,25	3,75	4,75	6,25	7,5	8,5	10	11,5	13	14	16,5	17	19,5	22
s DIN	5,5	7	8	10	13	17	19	22	24	27	30	32	36	41	46
t min	4,5	5,26	7,21	7,71	10,65	12,65	15,65	17,65	20,58	24,58	25,58	28,58	30,5	35	39
w min	2	2	2	2	2	2	3	4	4	5	5	5	6	7	7
Richtwerte	x													x	x

Lieferbare Ausführungen von DIN 1587 (kaufen auf www.wegertseder.com)

DIN 1587 Sechskant-Hutmuttern, hohe Form

Datenblatt
DIN 1587

• MESSING
• MESSING - verchromt
• MESSING - vernickelt
• POLYAMID - natur
• ROSTFREI A2
• ROSTFREI A4
• STAHL 6
• STAHL 6 - verchromt
• STAHL 6 - verzinkt

DIN 1587 Sechskant-Hutmuttern, hohe Form, FEIN-Gewinde

Datenblatt
DIN 1587

• ROSTFREI A2
• STAHL 6

DIN 1587 Sechskant-Hutmuttern, hohe Form, UNC-Gewinde

Datenblatt
DIN 1587

• ROSTFREI A2

DIN 1587 Sechskant-Hutmuttern, hohe Form, UNF-Gewinde

Datenblatt
DIN 1587

• ROSTFREI A2
