DIN 315 Form D - Flügelmuttern, deutsche Form

Flügelmuttern, deutsche Form
DIN 315 D

(entspricht keiner ISO-Norm)

Technische Daten für DIN 315 D

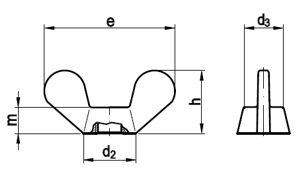

Technische Maße

Maße	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 16	M 20	M 24
e max	16	20	26	33	39	51	65	73	90	110
h max	8	10,5	13	17	20	25	33,5	37,5	46,5	56,5
m max	4	4,6	6,5	8	10	12	14	17	21	25
d2 max	6	8	11	13	16	20	23	29	35	44
d3 max	5	7	9	11	12,5	16,5	19,5	23	29	37,5

Lieferbare Ausführungen von DIN 315 D (kaufen auf www.wegertseder.com)

DIN 315 Flügelmuttern runde Flügelform

Datenblatt
DIN 315

• MESSING
• MESSING - vernickelt
• ROSTFREI A2
• ROSTFREI A4
• TEMPERGUSS
• TEMPERGUSS - verzinkt
