DIN 433 - Scheiben für Zylinderschrauben

Scheiben für Zylinderschrauben
DIN 433

(austauschbar mit ISO 7092)

Technische Daten für DIN 433

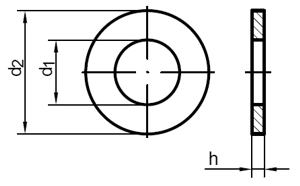

Technische Maße

Nenngröße	M 1	M 1,2	M 1,4	M 1,6	M 1,8	M 2	M 2,2	M 2,5	M 3	M 3,5	M 4	M 5	M 6	M 7
d1	1,1	1,3	1,5	1,7	2,0	2,2	2,4	2,7	3,2	3,7	4,3	5,3	6,4	7,4
d2	2,5	3	3	3,5	4	4,5	4,5	5	6	7	8	9	11	12
h	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,5	0,5	0,5	0,5	1	1,6	1,6
Nenngröße	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 27	M 30	M 33	M 36
d1	8,4	10,5	13	15	17	19	21	23	25	28	31	34	37
d2	15	18	20	24	28	30	34	37	39	44	50	56	60
h	1,6	1,6	2	2,5	2,5	3	3	3	4	4	4	5	5

Lieferbare Ausführungen von DIN 433 (kaufen auf www.wegertseder.com)

DIN 433 Scheiben für Zylinderschrauben

Datenblatt
DIN 433

• MESSING
• ROSTFREI A2
• ROSTFREI A4

DIN 433 Scheiben für Zylinderschrauben, Produktklasse A/ 200 HV

Datenblatt
DIN 433

• STAHL
• STAHL - verzinkt
