DIN 604 - Senkschraube mit Nase, mit Mutter

Senkschraube mit Nase, mit Mutter
DIN 604

(entspricht keiner ISO-Norm)

Technische Daten für DIN 604

Senkschraube mit Nase, mit Mutter DIN 604

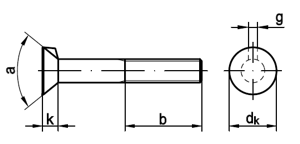

Technische Maße

Maße	M6	M8	M10	M12	M16	M24
dk	12,55	16,55	19,65	24,65	32,8	32,8
k	4	5	5,5	7	9	11,5
a	90°	90°	90°	90°	90°	60°
g	2,5	3	3,2	3,6	4,2	5,4
b1	18	22	26	30	38	46
b2	24	28	32	36	44	52
b3	-	41	45	49	57	65

Lieferbare Ausführungen von DIN 604 (kaufen auf www.wegertseder.com)

DIN 604 Senkschraube mit Nase, mit Mutter

Datenblatt
DIN 604

• STAHL 4.6
