HV-Garnituren komplett mit Schraube, Mutter und 2 Scheiben
DIN 6914

(entspricht keiner ISO-Norm)
Technische Daten für DIN 6914

HV-Garnituren komplett mit Schraube, Mutter und 2 Scheiben   DIN 6914

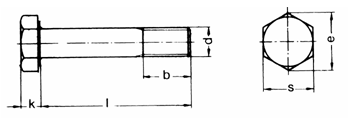

Technische Maße
dM 12M 16M 20M 22M 24M 27M 30
s22273236414650
e min.23,9129,5635,0339,5545,250,8555,37
k8101314151719
b1 (bis 125 mm)21263132343740
b2 (ab 125 mm)23283334373942


Lieferbare Ausführungen von DIN 6914    (kaufen auf www.wegertseder.com)

DIN 6914 HV-Garnituren komplett mit Schraube, Mutter und 2 Scheiben

   • STAHL 10.9
   • STAHL 10.9 - FEUERVERZINKT
DIN 6914 HV-Schrauben ohne Zubehör

   • STAHL 10.9
   • STAHL 10.9 - FEUERVERZINKT
