DIN 70852 - Nutmuttern

Nutmuttern
DIN 70852

(entspricht keiner ISO-Norm)

Technische Daten für DIN 70852

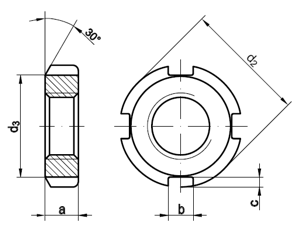

Technische Maße

Maße	M 10x1	M 12x1,5	M 14x1,5	M 16x1,5	M 18x1,5	M 20x1,5	M 22x1,5	M 24x1,5	M 26x1,5	M 28x1,5	M 30x1,5	M 32x1,5	M 35x1,5	M 38x1,5
a	5	6	6	6	6	6	7	7	7	7	7	8	8	8
b	4,5	4,5	4,5	5,5	5,5	5,5	6,5	6,5	6,5	6,5	6,5	7	7	7
c	1,8	1,8	1,8	2,3	2,3	2,3	2,8	2,8	2,8	2,8	2,8	3,3	3,3	3,3
d2	20	22	24	28	30	32	36	38	40	42	44	48	50	54
d3	18	18	20	23	25	27	30	32	34	36	38	41	43	47
Anzahl Nuten	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Sicherung	10	12	14	16	18	20	22	24	26	28	30	32	35	38
Maße	M 40x1,5	M 42x1,5	M 45x1,5	M 48x1,5	M 50x1,5	M 52x1,5	M 55x1,5	M 60x1,5	M 65x1,5	M 70x1,5	M 75x1,5	M 80x1,5	M 85x1,5	M 90x1,5
a	8	8	8	8	8	8	8	9	9	9	10	10	10	10
b	7	8	8	8	8	8	8	11	11	11	11	11	11	11
c	3,3	3,3	3,3	3,3	3,3	3,3	3,3	4,3	4,3	4,3	4,3	4,3	4,3	4,3
d2	56	60	62	65	68	70	75	80	85	90	95	100	108	112
d3	49	52	54	57	60	62	67	71	76	81	86	91	99	103
Anzahl Nuten	4	4	6	6	6	6	6	6	6	6	6	6	6	6
Sicherung	40	42	45	48	50	52	55	60	65	70	75	80	85	90
Maße	M 95x1,5	M 100x1,5	M 105x1,5	M 110x1,5	M 115x1,5	M 120x1,5	M 125x1,5	M 130x1,5	M 140x1,5	M 150x1,5
a	10	10	10	12	12	12	12	12	12	12
b	11	11	11	13	13	13	13	13	13	13
c	4,3	4,3	4,3	5,5	5,5	5,5	5,5	5,5	5,5	5,5
d2	118	125	130	138	145	150	155	160	170	180
d3	109	116	121	126	133	138	143	148	158	168
Anzahl Nuten	6	6	6	6	6	6	6	6	6	8
Sicherung	95	100	105	110	115	120	125	130	140	150

Lieferbare Ausführungen von DIN 70852 (kaufen auf www.wegertseder.com)

DIN 70852 Nutmuttern

Datenblatt
DIN 70852

• STAHL 17 H
