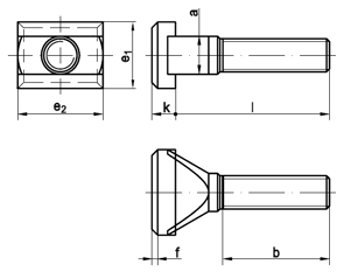

Maße | M 8 | M 10 | M 12 | M 16 | M 16 | M 20 | M 24 | M 24 |
a max | 7,7 | 9,7 | 11,7 | 15,7 | 17,7 | 19,7 | 23,7 | 27,7 |
l | 32 / 40 / 50 / 65 / 80 | 32 / 40 / 50 / 65 / 100 | 40 / 50 / 65 / 80 / 100 / 125 / 200 / 250 / 320 | 65 / 80 / 10 / 125 / 160 / 200 / 250 | | 65 / 80 / 100 / 125 / 160 / 200 / 250 / 320 / 400 | 100 / 160/ / 250 / 315 | |
b | 20 / 30 / 35 / 40 / 45 | 20 / 30 / 35 / 40 / 60 | 30 / 35 / 40 / 50 / 60 / 70 / 100 / 120 / 120 | 40 / 50 / 60 / 70 / 80 / 100 / 120 | | 40 / 50 / 60 / 70 / 80 / 100 / 120 / 120 / 120 | 60 / 80 / 120 / 120 | |
e1 / d2 | 13 / 16 | 15 / 20 | 18 / 25 | 25 | 25 | 32 | 40 | 44 |
f | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | ( 4 ) | 4 |
k | 6 | 6 | 7 | 9 | 9 | 12 | 16 | 18 |
für T-Nuten | 8 | 10 | 12 | 16 | 18 | 20 | 24 | 28 |
